GPS / Technické výkresy

Geometrické tolerancie

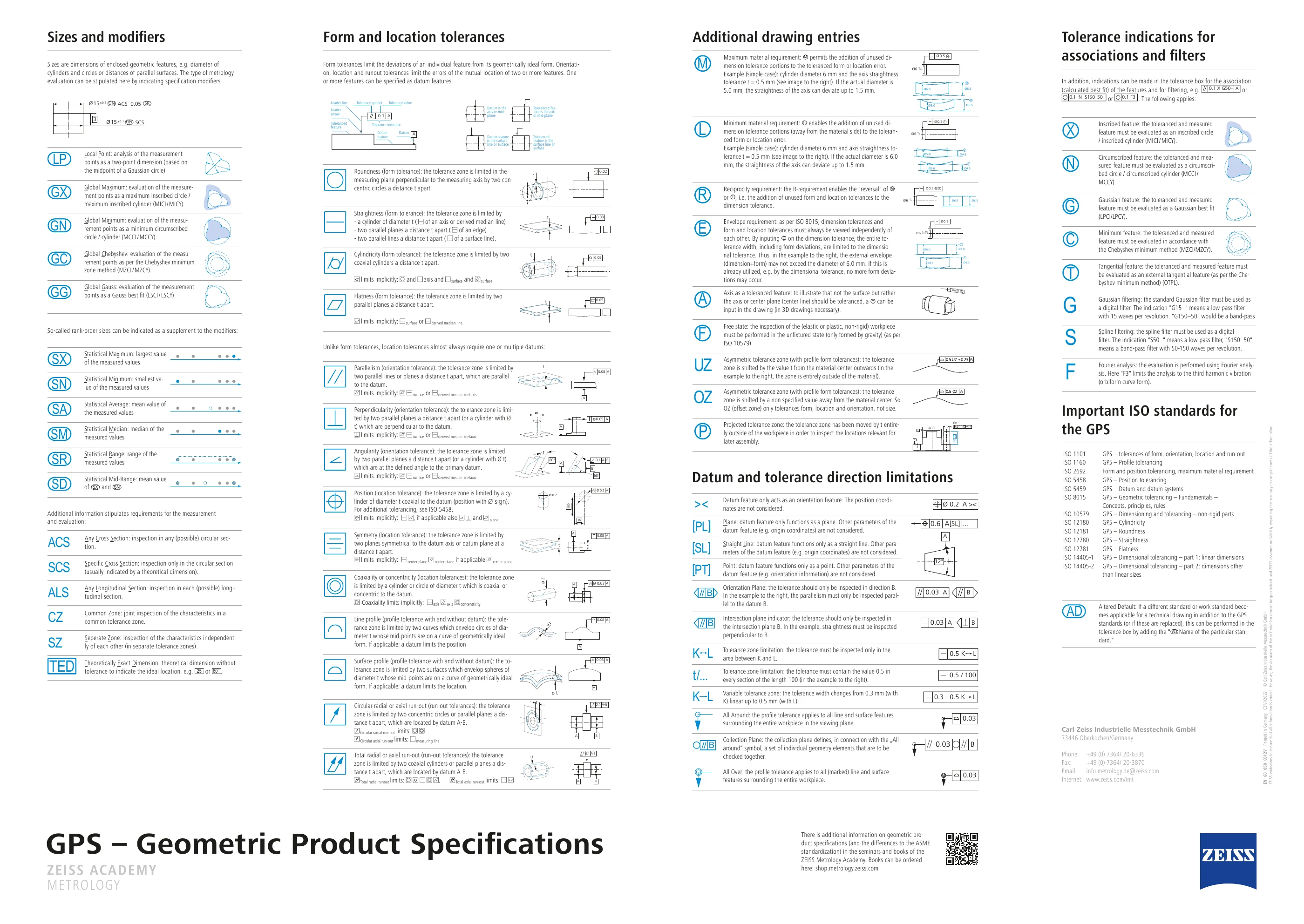

Značky na výkrese určujú prípustnú odchýlku tvaru, orientácie, polohy a hádzania. Tento prehľad vychádza z plagátu ZEISS GPS – Geometric Product Specifications (2022).

Zobraziť pôvodný plagát Stiahnuť pôvodný PDF

Ako čítať tolerančný rámček

⟂0,05A

Prvé pole označuje vlastnosť (tu kolmosť), druhé šírku tolerančnej zóny (0,05 mm) a tretie základňu A. Šípka na výkrese ukazuje na tolerovaný prvok; značka základne určuje referenčný prvok. Symbol Ø pred hodnotou znamená valcovitú alebo kruhovú zónu s uvedeným priemerom.

Značky a ich význam

Príklady rámčekov sú orientačné; konkrétne hodnoty vždy určuje výkres.

Zobrazených 14 z 14 značiek

Tvar

Odchýlky jednotlivého prvku od ideálneho tvaru.

Kruhovitosť

Základňa: Nie

V meranom reze kolmom na os leží obrys medzi dvoma sústrednými kružnicami vzdialenými o hodnotu tolerancie.

Príklad zápisu○ | 0,02

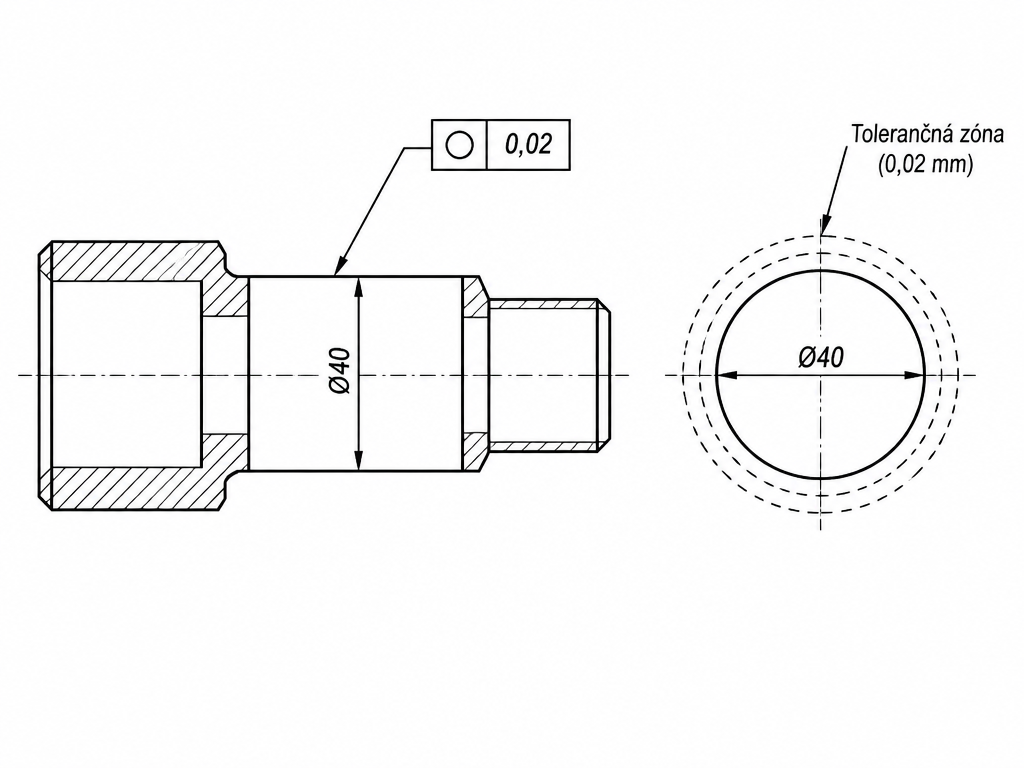

Ukážka z výkresu – kruhovitosť čapu Ø40 — Príklad z praxe: Otáčaný čap Ø40: v každom reze kolmom na os musí obrys ležať medzi dvoma sústrednými kružnicami vzdialenými 0,02 mm, aby sa hriadeľ pri otáčaní nebijal.

Priamosť

Základňa: Nie

Tolerovaná čiara leží medzi dvoma rovnobežnými priamkami; pri osi môže byť zóna valcovitá s uvedeným priemerom.

Príklad zápisu⏤ | 0,03

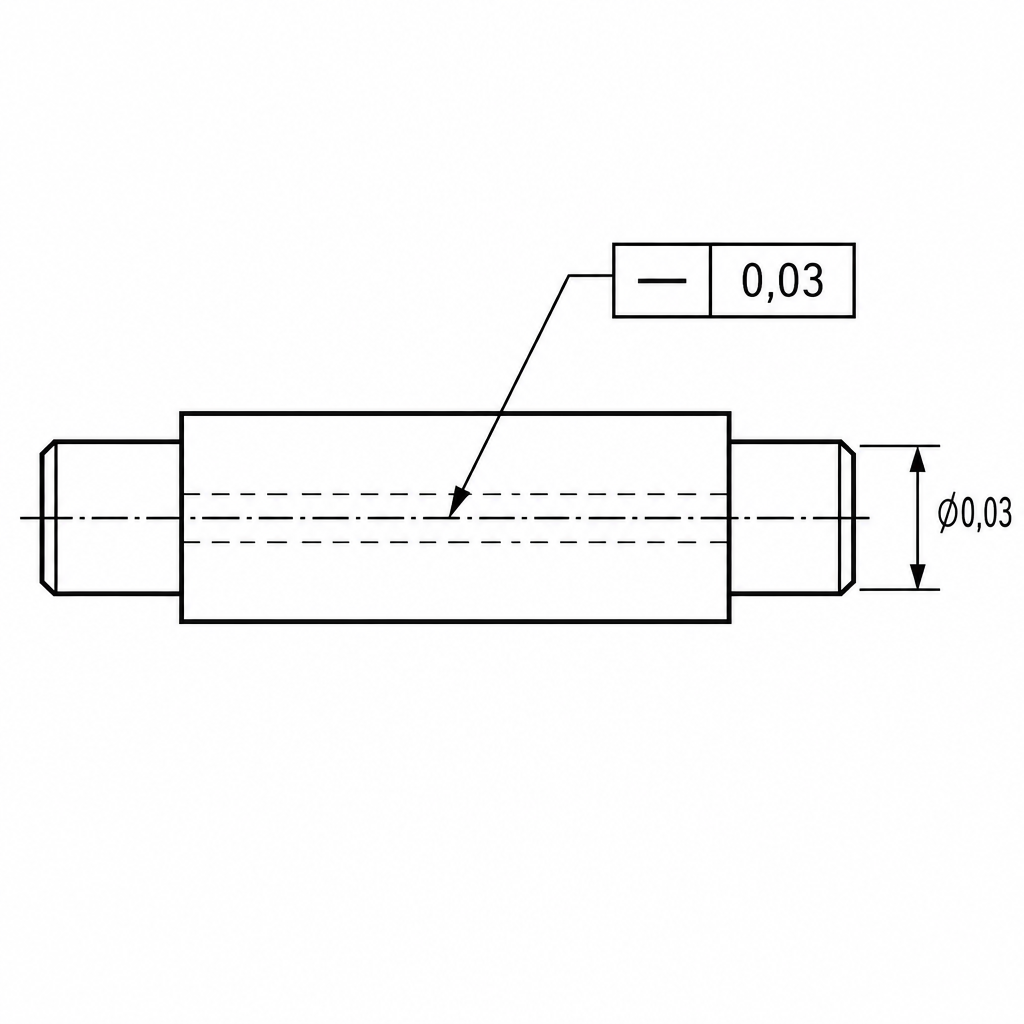

Ukážka z výkresu – priamosť osi hriadeľa — Príklad z praxe: Os hriadeľa musí ležať vo valcovitej zóne Ø0,03 mm – typické pri dlhých hriadeľoch, kde by prehyb osi spôsobil vibácie alebo problémy pri montáži.

Valcovitosť

Základňa: Nie

Celý valcový povrch leží medzi dvoma súosovými valcami vzdialenými o hodnotu tolerancie.

Príklad zápisu⌭ | 0,05

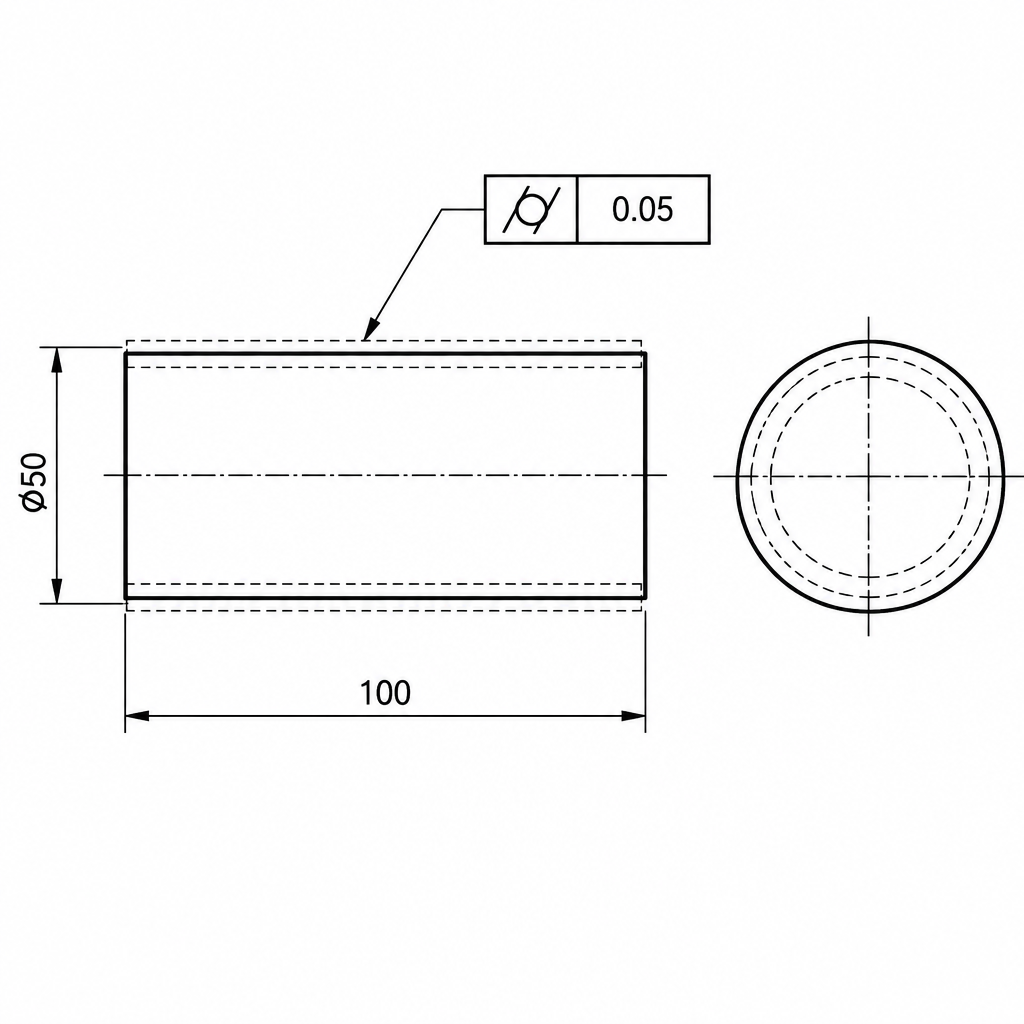

Ukážka z výkresu – valcovitosť plochy Ø50 — Príklad z praxe: Valcová plocha Ø50×100 musí ležať medzi dvoma súosovými valcami vzdialenými 0,05 mm – kombinuje kruhovitosť, priamosť a rovnobežnosť obrysu v jednej požiadavke.

Rovinnosť

Základňa: Nie

Celý tolerovaný povrch leží medzi dvoma rovnobežnými rovinami vzdialenými o hodnotu tolerancie.

Príklad zápisu⏥ | 0,05

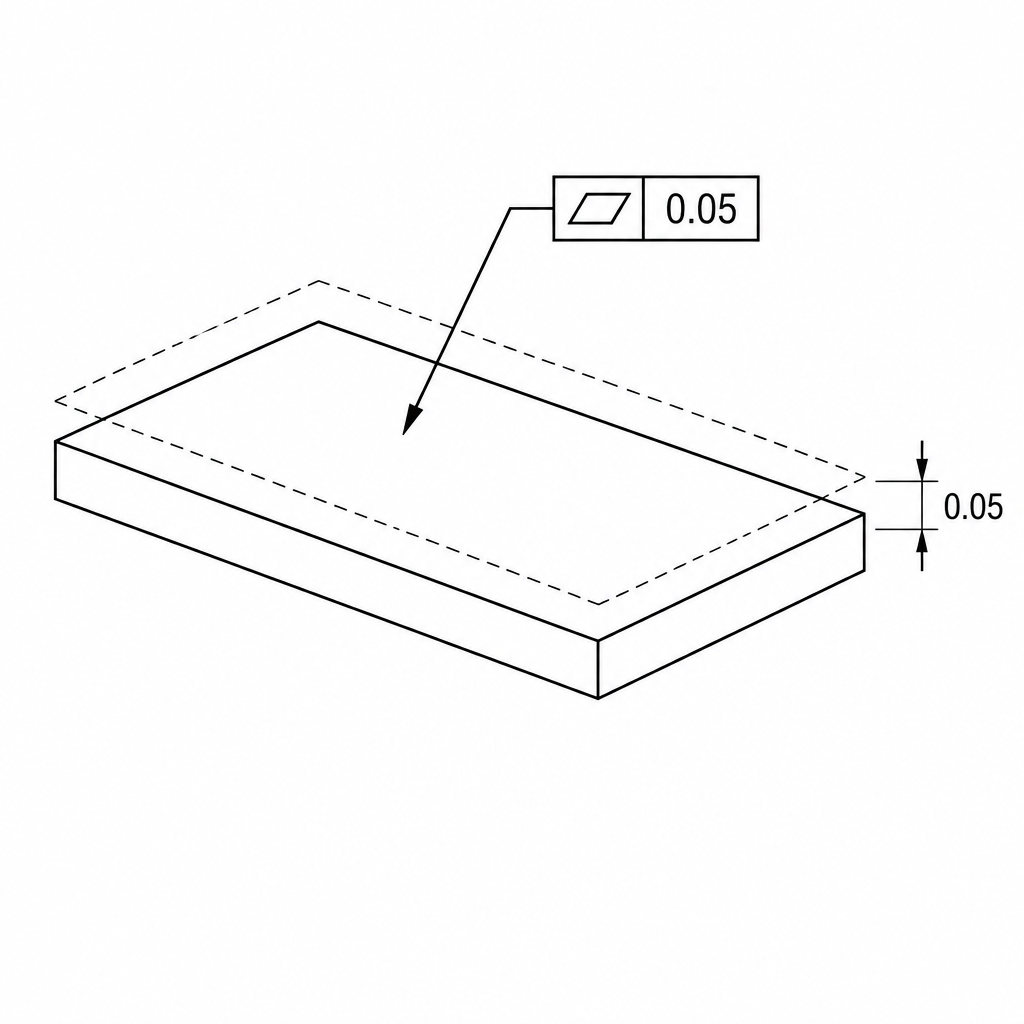

Ukážka z výkresu – rovinnosť doskovej plochy — Príklad z praxe: Horná plocha dosky musí ležať medzi dvoma rovnobežnými rovinami vzdialenými 0,05 mm – dôležité pri tesniacich a upínacích plochách.

Orientácia

Smer prvku vzhľadom na určenú základňu.

Rovnobežnosť

Základňa: Áno

Zóna je ohraničená rovnobežnými priamkami alebo rovinami orientovanými rovnobežne so základňou.

Príklad zápisu∥ | 0,08 | A

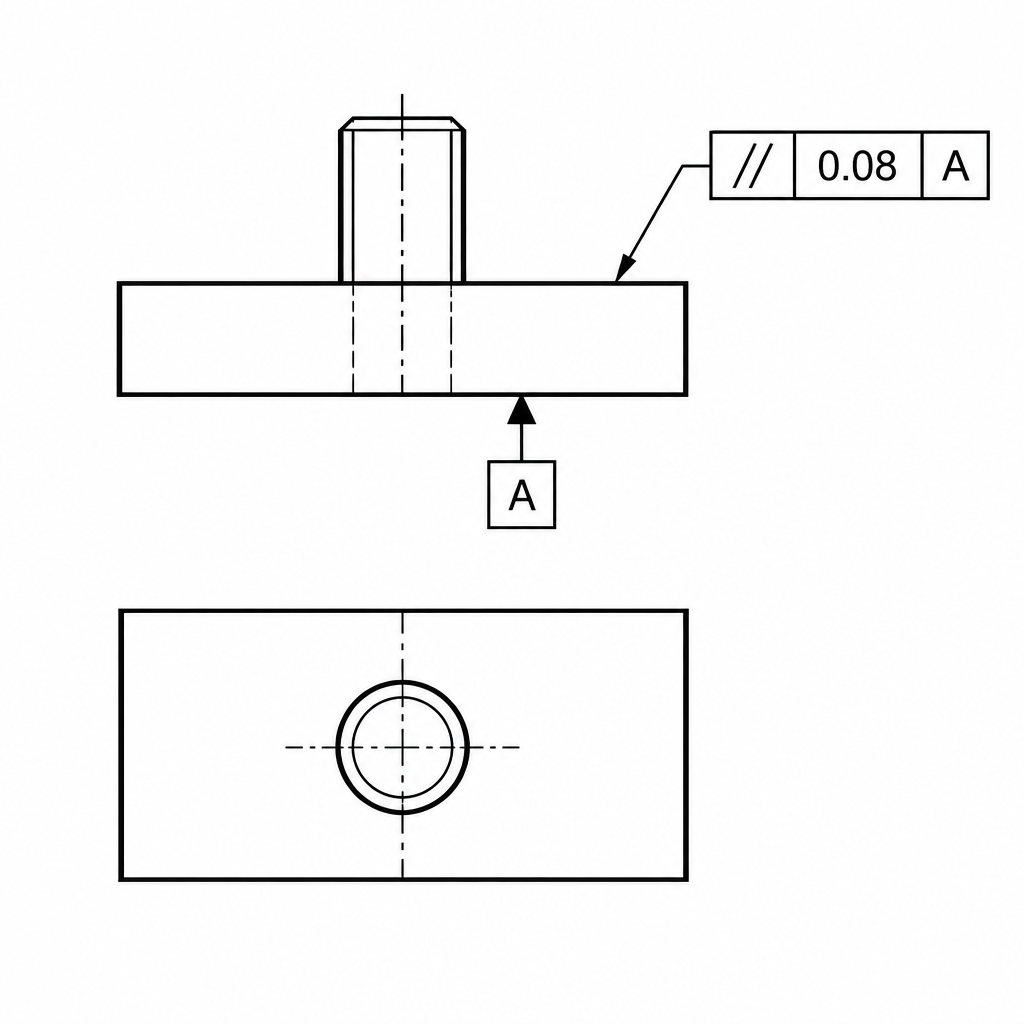

Ukážka z výkresu – rovnobežnosť plochy voči základni A — Príklad z praxe: Horná plocha bloku musí byť rovnobežná so základňou A v zóne 0,08 mm – napríklad pri vodiacich plochách alebo podložkách pod ložiská.

Kolmosť

Základňa: Áno

Tolerovaný prvok leží v zóne kolmej na základňu; podľa prvku ide o dve roviny alebo valec s priemerom Ø t.

Príklad zápisu⟂ | 0,05 | A

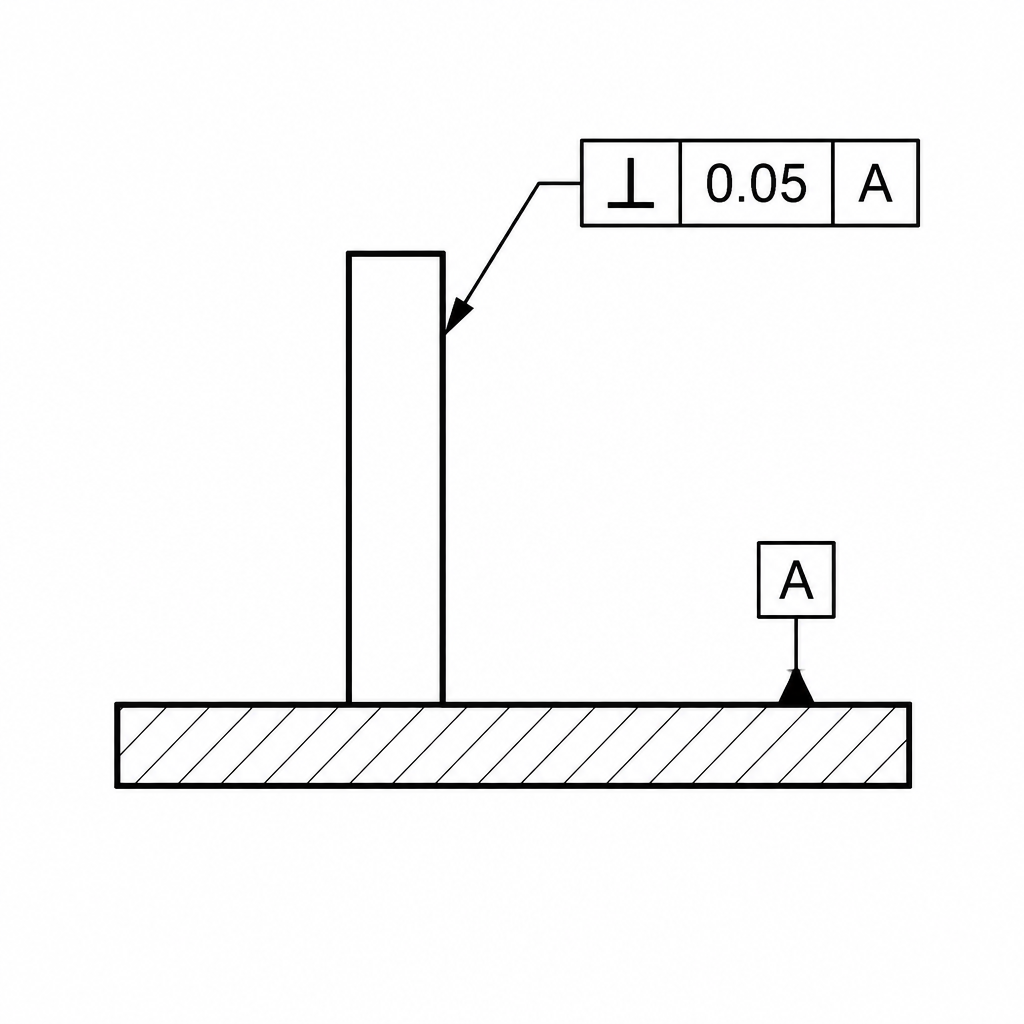

Ukážka z výkresu – kolmosť čelnej plochy voči základni A — Príklad z praxe: Čelná plocha príruby musí byť kolmá na základňu A v zóne 0,05 mm – zabezpečí, že príruba pri dotiahnutí skrutiek sadne celou plochou.

Sklon

Základňa: Áno

Zóna je orientovaná v teoreticky presnom uhle voči základni, uvedenom na výkrese.

Príklad zápisu∠ | 0,1 | A | B

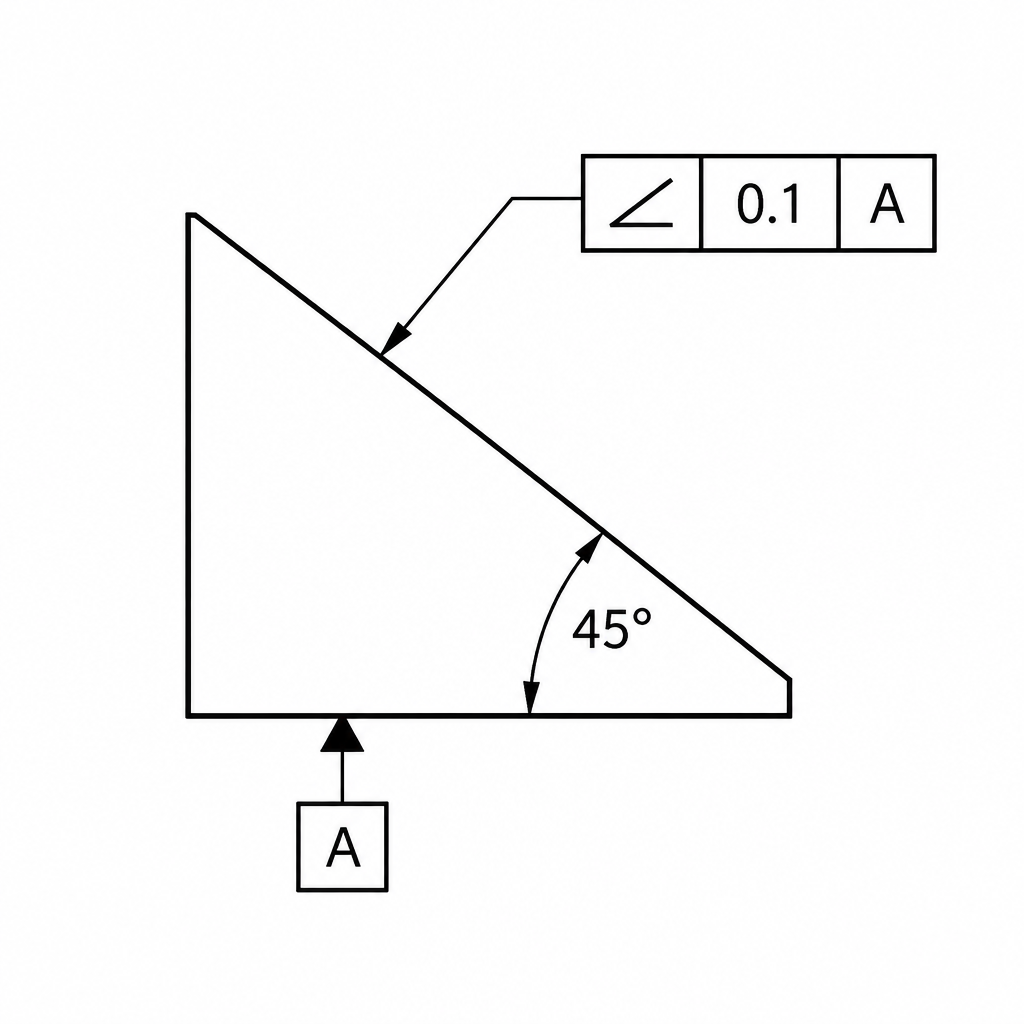

Ukážka z výkresu – sklon plochy 45° voči základni A — Príklad z praxe: Šikmá plocha klínu pod teoreticky presným uhlom 45° (v rámčeku) musí ležať v zóne 0,1 mm orientovanej voči základni A.

Poloha

Umiestnenie prvku vzhľadom na základňu alebo iné prvky.

Poloha

Základňa: Podľa zadania

Pri tolerovaní osi môže byť zóna valec s priemerom Ø t okolo teoreticky presnej polohy. Ďalšie pravidlá polohy upravuje ISO 5458.

Príklad zápisu⌖ | Ø 0,2 | A

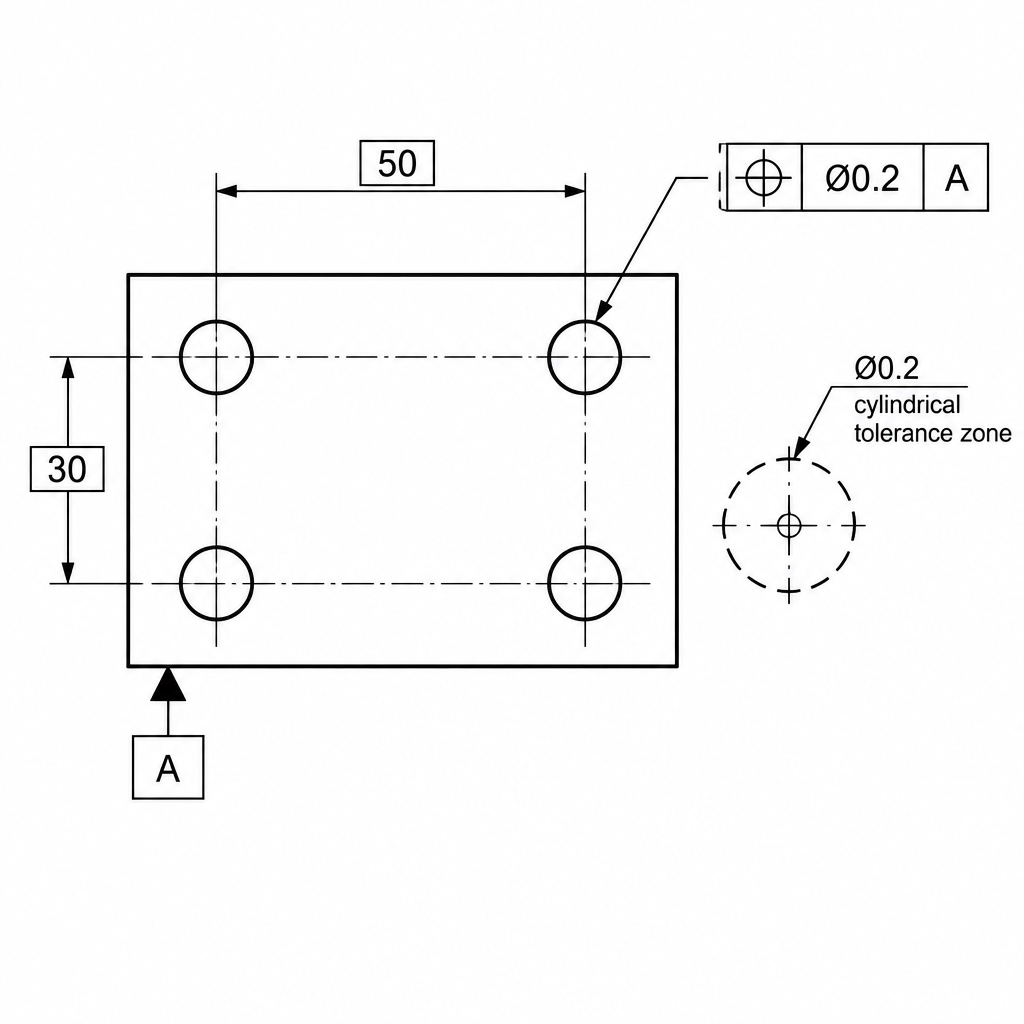

Ukážka z výkresu – poloha skupiny štyroch otvorov — Príklad z praxe: Skupina štyroch otvorov s rámečkovými rozmermi 50 a 30: os každého otvoru musí ležať vo valcovej zóne Ø0,2 mm okolo teoreticky presnej polohy voči základni A.

Súmernosť

Základňa: Áno

Stredová rovina leží medzi dvoma rovinami rozmiestnenými súmerne vzhľadom na základňovú os alebo rovinu.

Príklad zápisu≡ | 0,08 | A

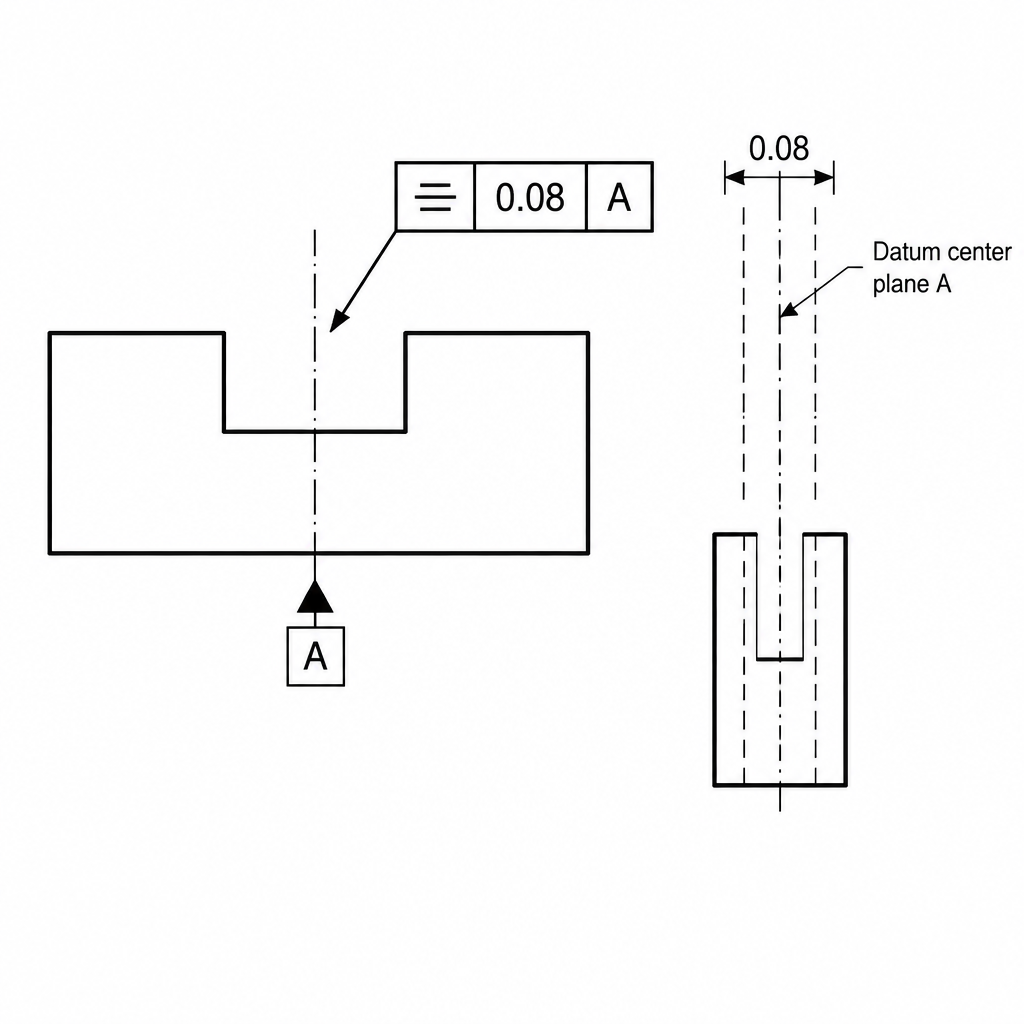

Ukážka z výkresu – súmernosť drážky voči stredovej rovine A — Príklad z praxe: Stredová rovina drážky musí ležať medzi dvoma rovinami 0,08 mm rozmiestnenými súmerne okolo základňovej stredovej roviny A – typické pri perách a drážkach.

Súososť / sústrednosť

Základňa: Áno

Zóna pre os je valec a pre stred kružnica s priemerom Ø t, súosová alebo sústredná so základňou.

Príklad zápisu◎ | Ø 0,03 | A

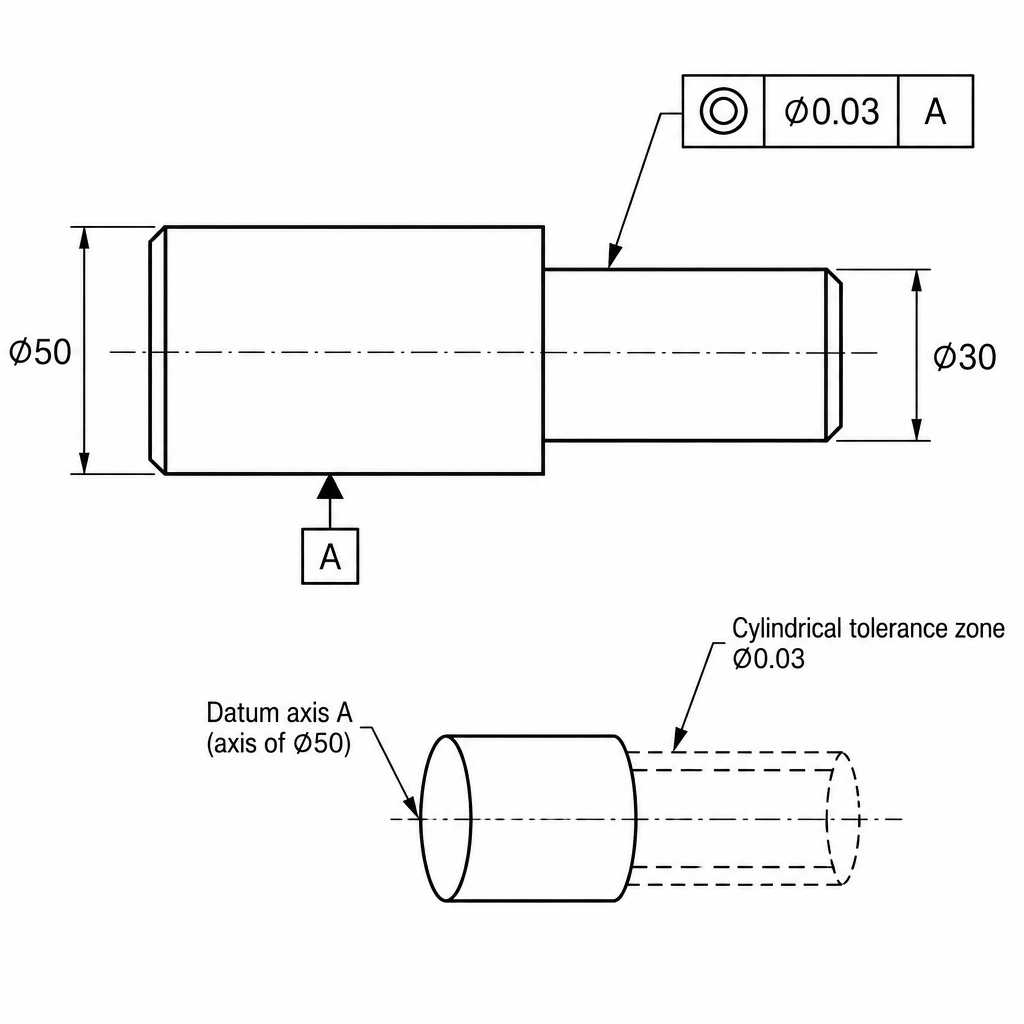

Ukážka z výkresu – súososť stupňovitého hriadeľa — Príklad z praxe: Os menšieho priemeru Ø30 stupňovitého hriadeľa musí ležať vo valcovej zóne Ø0,03 mm súosej so základňovou osou A (priemer Ø50).

Profil

Tvar čiary alebo povrchu, prípadne aj jeho poloha voči základni.

Profil čiary

Základňa: Voliteľná

Zóna leží medzi obálkami kružníc s priemerom t, ktorých stredy sledujú ideálny profil čiary.

Príklad zápisu⌒ | 0,08 | A

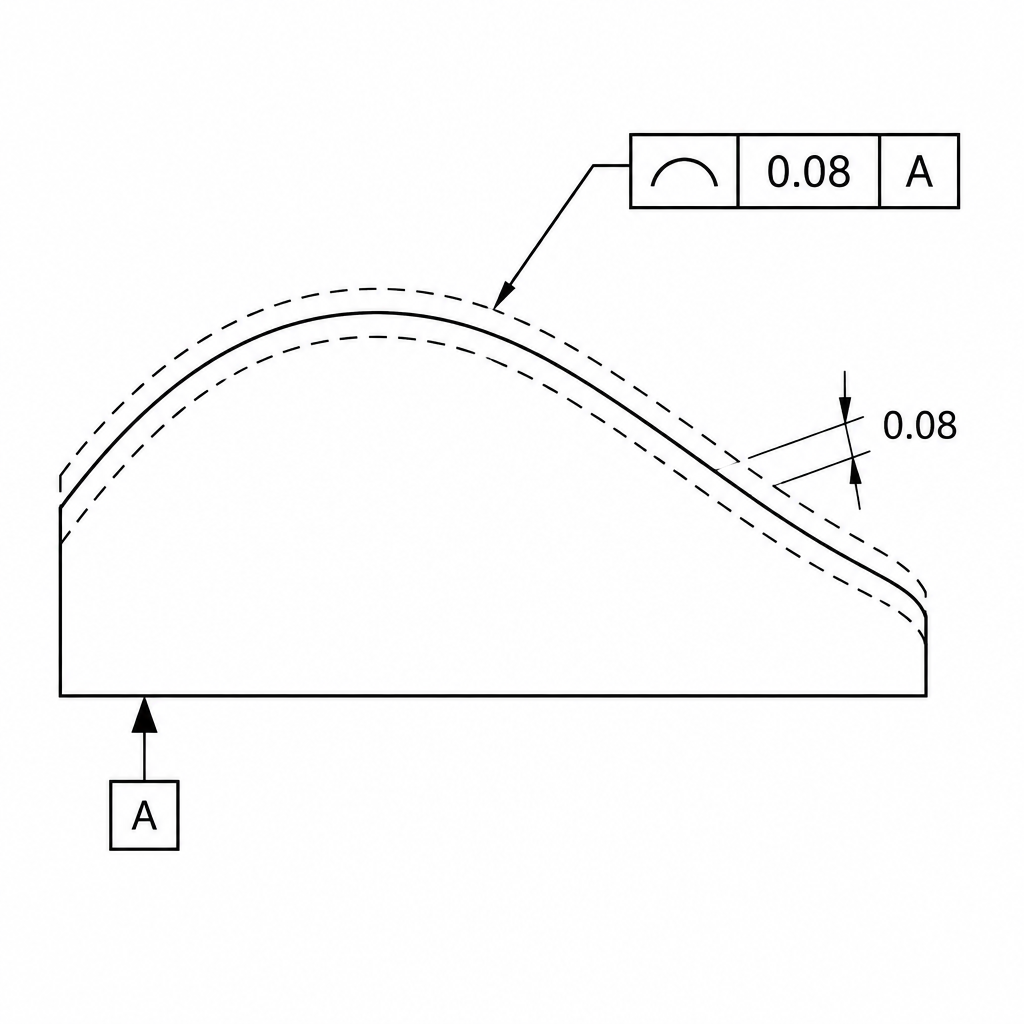

Príklad z praxe: Zakrivený obrys vačky musí v každom reze ležať medzi dvoma obálkami vzdialenými 0,08 mm od ideálneho profilu voči základni A.

Profil plochy

Základňa: Voliteľná

Zóna leží medzi obálkami gulí s priemerom t, ktorých stredy sledujú ideálny profil plochy.

Príklad zápisu⌓ | 0,03 | A

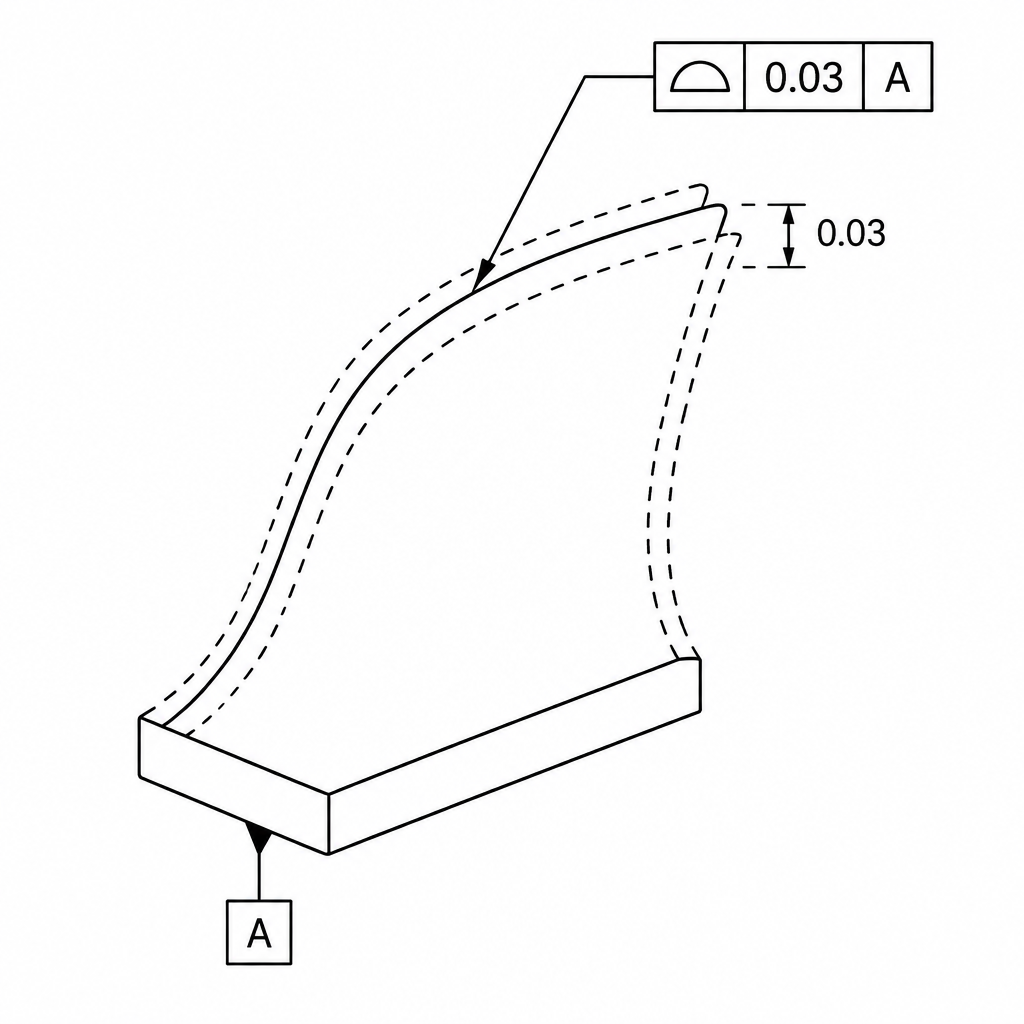

Príklad z praxe: Tvarovaná plocha (napr. lopatka alebo kryt) musí po celej ploche ležať v zóne 0,03 mm okolo ideálneho tvaru voči základni A.

Hádzanie

Zmena povrchu pri otáčaní okolo osi určenej základňou.

Kruhové hádzanie

Základňa: Áno

V jednotlivom meranom reze je zóna medzi sústrednými kružnicami (radiálne) alebo rovnobežnými rovinami (axiálne).

Príklad zápisu↗ | 0,1 | A–B

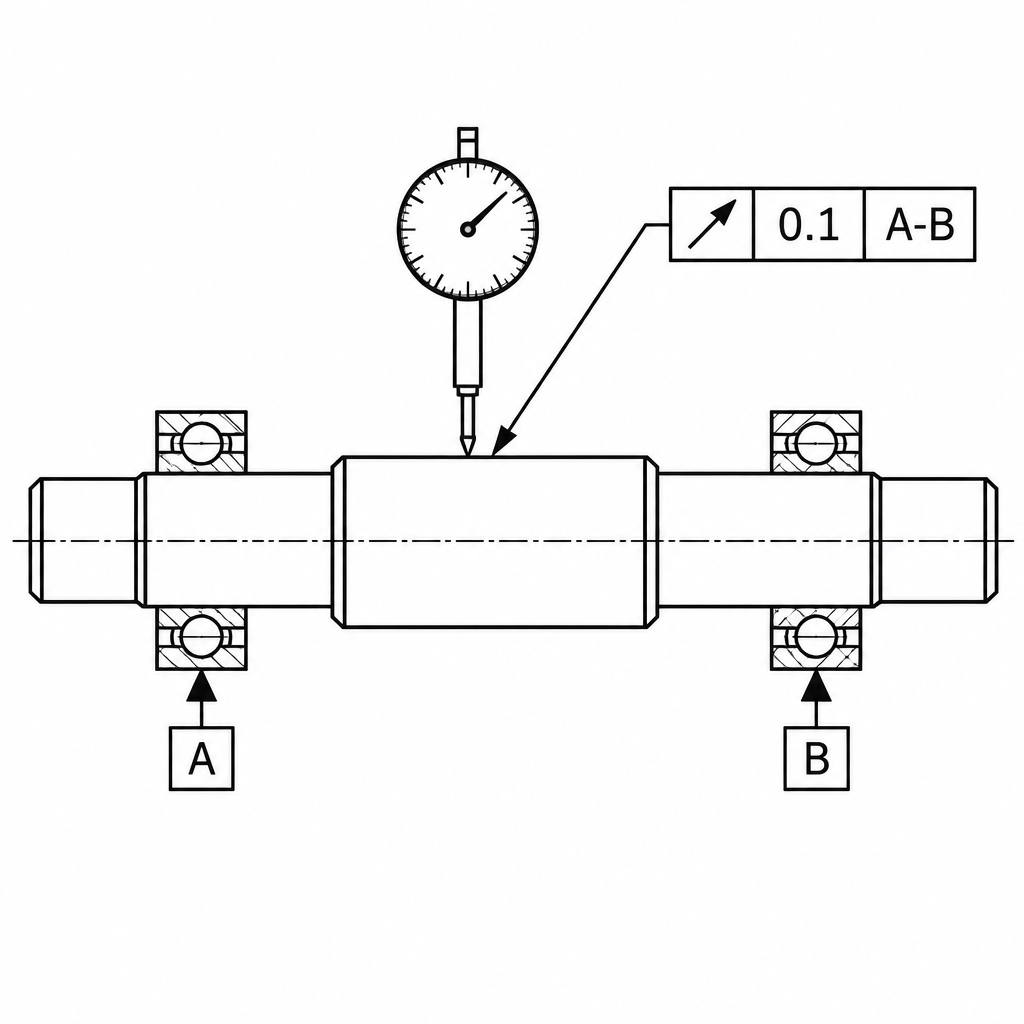

Ukážka z výkresu – kruhové hádzanie hriadeľa v ložiskách A-B — Príklad z praxe: Hriadeľ uložený v ložiskách A a B: pri otočení o 360° nesmie úchylkoměr v žiadnom meranom reze ukázať viac než 0,1 mm.

Celkové hádzanie

Základňa: Áno

Na celom meranom povrchu je zóna medzi súosovými valcami (radiálne) alebo rovnobežnými rovinami (axiálne).

Príklad zápisu↗↗ | 0,1 | A–B

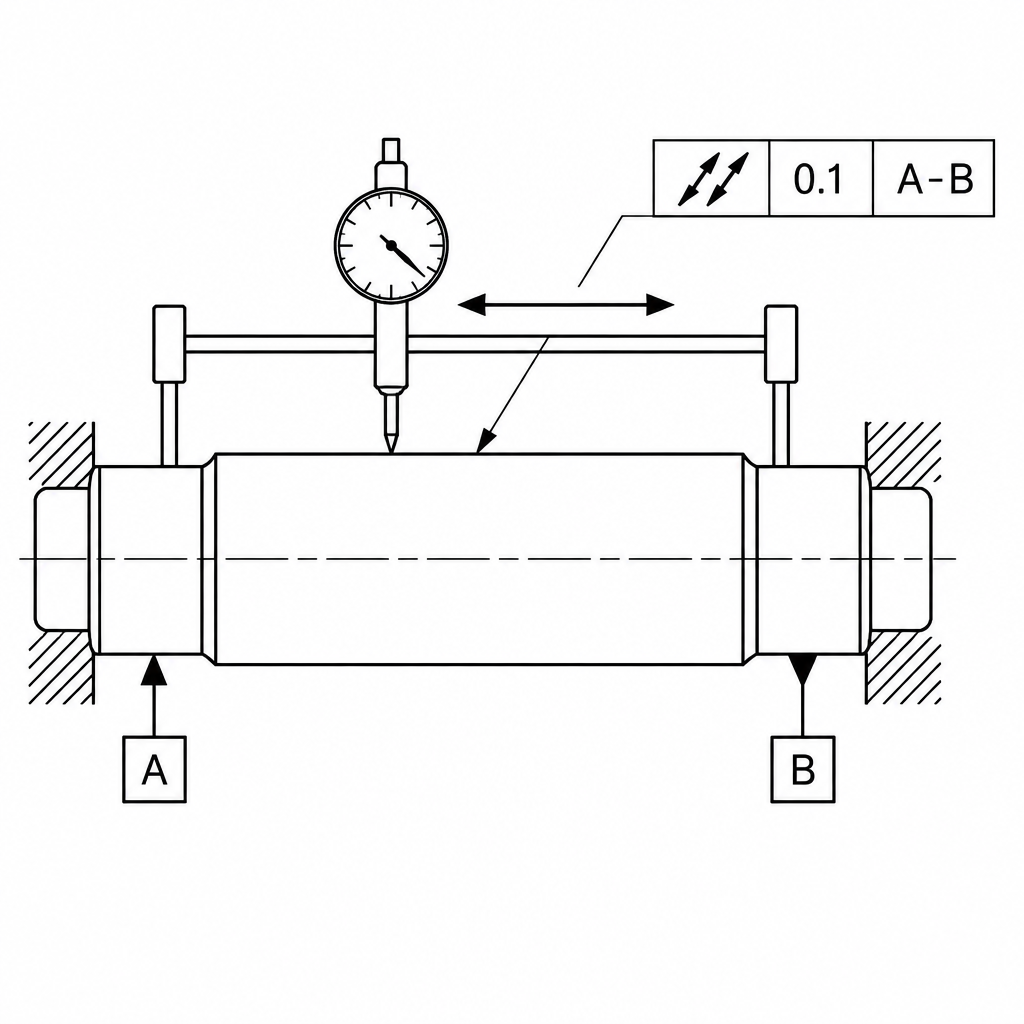

Ukážka z výkresu – celkové hádzanie po celom povrchu — Príklad z praxe: Úchylkoměr sa pri otáčaní hriadeľa posúva pozdĺž celého povrchu: výkyv nesmie nikde prekročiť 0,1 mm voči spoločnej osi A-B.

Doplnkové označenia

Spresňujú spôsob hodnotenia, veľkosť alebo platnosť tolerančnej zóny.

Maximum materiálu

Nevyužitá časť rozmerovej tolerancie sa môže pridať k tolerancii tvaru alebo polohy.

Minimum materiálu

Nevyužitá časť rozmerovej tolerancie smerom od materiálu sa môže pridať k tolerancii tvaru alebo polohy.

Reciprocita

Umožňuje preniesť nevyužitú časť geometrickej tolerancie do rozmerovej tolerancie pri M alebo L.

Obálková podmienka

Na uvedenom rozmere zahŕňa rozmerová tolerancia aj odchýlky tvaru.

Voľný stav

Nepevný diel sa kontroluje bez upnutia, v stave ovplyvnenom iba gravitáciou, podľa ISO 10579.

Predĺžená tolerančná zóna

Tolerančná zóna je predĺžená mimo súčiastky pre kontrolu polohy dôležitej pri montáži.

Spoločná zóna

Viac označených prvkov sa posudzuje spoločne v jednej tolerančnej zóne.

Oddelené zóny

Označené prvky sa posudzujú nezávisle v samostatných zónach.

ACS

Ľubovoľný priečny rez

Požiadavka platí v každom možnom kruhovom priečnom reze.

SCS

Určený priečny rez

Požiadavka platí iba v konkrétne určenom kruhovom priečnom reze.

ALS

Ľubovoľný pozdĺžny rez

Požiadavka platí v každom možnom pozdĺžnom reze.

TED

Teoreticky presný rozmer

Rozmer v rámčeku definuje ideálnu polohu alebo uhol bez vlastnej tolerancie.

Modifikátory rozmerov

Plagát rozlišuje spôsob vyhodnotenia rozmeru aj štatistické vyhodnotenie nameraných hodnôt.

LPLokálny dvojbodový rozmer

GXGlobálny maximálny vpísaný prvok

GNGlobálny minimálny opísaný prvok

GCGlobálna minimálna zóna (Čebyšev)

GGGlobálne najlepšie prispôsobenie (Gauss)

SXŠtatistické maximum

SNŠtatistické minimum

SAŠtatistický priemer

SMŠtatistický medián

SRŠtatistické rozpätie

SDŠtatistický stred rozsahu

Zdroj: ZEISS Academy Metrology, GPS – Geometric Product Specifications (2022). Súhrn je orientačná pomôcka; pri návrhu a kontrole súčiastky sa riaďte platným vydaním príslušnej normy a požiadavkami výkresu. Plagát odkazuje okrem iného na ISO 1101, ISO 2692, ISO 5458, ISO 5459 a ISO 8015.
